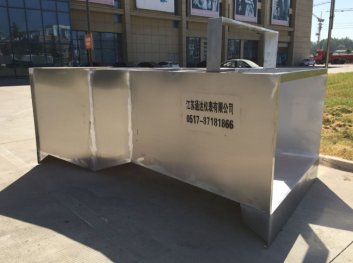

B=1000不銹鋼巴氏計量槽

不銹鋼巴氏計量槽產品介紹：江蘇通達儀表有限公司**生產與明渠流量計配套使用的各種規格的量水堰槽（不銹鋼巴氏計量槽）、堰板（三角堰，矩形堰）。提供各種規格（B=25、B=51、B=76、B=152、B=228、B=250、B=300、B=450、B=600、B=750、B=900、B=1000、B=1200、B=1500、B=1800）

不銹鋼巴氏計量槽(Parshall flume)的原型是文丘里水槽,后者的實驗是VM.Cone于1915年在美國的科羅拉多洲開始進行的。1922年F;.L.Parshall對此進行了根本性的變革,制作了現在通用的不銹鋼巴氏計量槽。以后又多次重復了水力學實驗,制成了尺寸為1英寸到50英寸的各種量水槽。不銹鋼巴氏計量槽名字是1929年美國土木學會命名的。此后,英國、瑞士、意大利、印度、阿根廷等許多國家也提出了各種類型的文丘利水槽的設計方案并進行了實驗,但不銹鋼巴氏計量槽仍是文丘利水槽中*普及的水槽?？偟脕?lái)說,不銹鋼巴氏計量槽形狀復雜,比堰的價格高,而且為了提高精度要求量水槽的各部分尺寸準確,這是其缺點。但也有這樣一些其它測量裝置無法比擬的優點:水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量。巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反

其它常數項需要實驗確定,一般情況如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E根據渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。量水槽上下游護底長都為槽底高H的函數: 上游護底L,二4H; 下游護底L,=(6^-8) H; 同時,由于量水槽內流速較大,喉道中水面的波動也很大,直接在槽中測定水位有困難。因此,在槽壁設置后觀測井,安量測水尺。井底比槽檻要低20-25cm,測井與量水槽可用平置的金屬管或混凝土管連接,管子的中心線應高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)A處,下游水尺位于喉道末端以上5cm的槽壁處,詳細尺寸見圖1一1。上下游水尺零點與槽底高要齊平,觀測井要無漏水現象,井中經常理泥沙,井上加蓋,避免雜物入內。

不銹鋼巴氏計量槽結構是上游收縮段、短直喉道、下游擴散段和安裝支架四部分組成。不銹鋼巴氏計量槽配套TD-1D超聲波明渠流量計才可以測出瞬時流量、累計流量、液位。

不銹鋼巴氏計量槽應用城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉渠道等，適用行業：化工、環保、水利、輕紡、冶金、造紙、給水、食品、釀造、電力等

不銹鋼巴氏計量槽用途：與明渠流量計(TD-1D 型超聲波明渠流量計)配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如灌渠、污水溝、城市下水道的流量。

不銹鋼巴氏計量槽工作原理：明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮?，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。

不銹鋼巴氏計量槽材質：玻璃鋼、不銹鋼材料。

不銹鋼巴氏計量槽流量范圍：10升/秒～1000升/秒(由配用不銹鋼巴氏計量槽的規格決定)

不銹鋼巴氏計量槽特點：精度高、耐腐蝕性強、耐候性好、不易變形龜裂、外形美觀，輕質高強。

不銹鋼巴氏計量槽安裝步驟：

明渠土建安裝準備在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝不銹鋼巴氏計量槽明渠流量計的關鍵。江蘇通達儀表有限公司提供安裝圖紙及安裝指導。

1.不銹鋼巴氏計量槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。根據現場渠道的寬度和高度，還有*大流量來選擇不銹鋼巴氏計量槽用幾號槽。流量越大，相應增加壁厚

2.不銹鋼巴氏計量槽的中心線要與渠道的中心線重合,使水流進入不銹鋼巴氏計量槽不出現偏流。

3.不銹鋼巴氏計量槽通水后，水的流態要自由流。不銹鋼巴氏計量槽的淹沒度要小于規定的臨界淹沒度。臨界淹沒度就是說下水位的*高水平面高出不銹鋼巴氏計量槽的*低平面了，應該把下水位在降低

4.不銹鋼巴氏計量槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入不銹鋼巴氏計量槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。

5.不銹鋼巴氏計量槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經不銹鋼巴氏計量槽的計量部位。不銹鋼巴氏計量槽的計量部位是槽內喉道段。

6.把明渠流量計安裝在不銹鋼巴氏計量槽吼道口上游，如果槽比較小，要裝在整個槽的上游。

7.通電，就可以進入菜單設置，設置完畢就可以使用了。

產品材質規格、每小時*大流量、體積大小

序號	產品名稱	材質	規格型號	大流量（立方/小時）*	體積（立方米）
1	巴氏計量槽	玻璃鋼、不銹鋼	B=25	19.44	0.04
2	巴氏計量槽	玻璃鋼、不銹鋼	B=51	47.52	0.07
3	巴氏計量槽	玻璃鋼、不銹鋼	B=76	115.56	0.17
4	巴氏計量槽	玻璃鋼、不銹鋼	B=152	399.6	0.56
5	巴氏計量槽	玻璃鋼、不銹鋼	B=228	900	0.98
6	巴氏計量槽	玻璃鋼、不銹鋼	B=250	900	2.96
7	巴氏計量槽	玻璃鋼、不銹鋼	B=300	1440	3.24
8	巴氏計量槽	玻璃鋼、不銹鋼	B=450	2268	3.96
9	巴氏計量槽	玻璃鋼、不銹鋼	B=600	3060	4.71
10	巴氏計量槽	玻璃鋼、不銹鋼	B=750	3960	5.50
11	巴氏計量槽	玻璃鋼、不銹鋼	B=900	4500	6.31
12	巴氏計量槽	玻璃鋼、不銹鋼	B=1000	5400	7.12
13	巴氏計量槽	玻璃鋼、不銹鋼	B=1200	7200	8.38
14	巴氏計量槽	玻璃鋼、不銹鋼	B=1500	9000	10.32
15	巴氏計量槽	玻璃鋼、不銹鋼	B=1800	10800	12.40
